Солнечный тепловой коллектор – это прибор, который преобразует энергию солнца в энергию тепла для удовлетворения промышленных и бытовых нужд.

Какие коллекторы работают на основе преобразования энергий

• Резиновые, которые не имеют покрытия. Их изготавливают из резины или пластика и используют для бытовых нужд, где не требуется сильный нагрев (например, обогрев воды бассейна).
• Плоские могут нагреть воду до температуры 700С при минимуме затрат в эксплуатации. Они широко используются в строительстве.

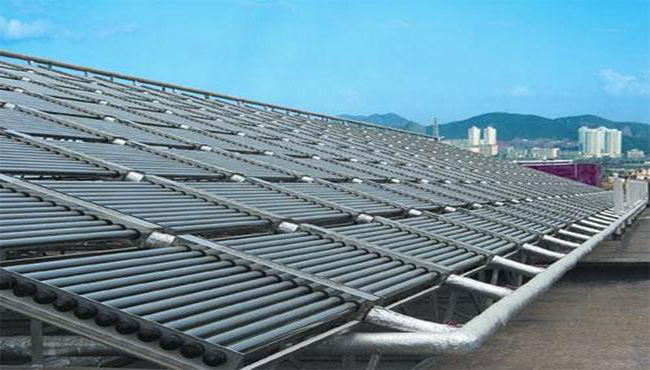

• Вакуумные выделяются уникальностью строения нагревательных элементов, которые представляют собой систему двустенных колб из стекла, между стенок которых вакуум. Внутри колб находятся трубки тепловые, которые соединены с поглотителем.
• Воздушные кассетного типа выглядит, как короб теплоизолированный с поглотителем-пластиной и отличается тем, что подогретый воздух сразу же транспортируется в помещение.

Параметры, влияющие на проектирование системы солнечных коллекторов

• Общая площадь поглощения.
• Наибольшая мощность теплоотдачи.
• Разница температур жидкости при входе и выходе из коллектора.
• Необходимый объем накопительного бачка.

Основные составляющие системы

• Сам коллектор, исполняющий роль нагревательного элемента и расположенный в наиболее активном солнечном месте.
• Насос циркуляционный, который транспортирует теплоноситель по всему нагревательному контуру.
• Аккумуляторный бак, в который вмонтирован теплообменник, передающий энергию тепла от коллектора в систему отопления и теплого водоснабжения.
• Тэн, который применяется для вспомогательного обогрева жидкости нагревательного контура в режиме расходования энергии тепла на максимуме.
• Бачок расширительный используется в системе солнечного коллектора для монтажа теплоносителя, который расширяется в процессе нагрева.
• Контроллер безопасности, которым оснащается система пред входом в коллектор и применяется для отключения в аварийных ситуациях или сбоях системы.
• Арматура запорная используется для залива и слива теплоносителя, перемещающегося по системе.
• Регулятор расхода регулирует уровень мощности потока теплоносителя и корректирует диапазон температур рабочего цикла коллектора.
• Клапан обратки предотвращает перетекание нагретой жидкости из аккумуляторного бака в сам коллектор, когда источник энергии отсутствует.
• Клапан воздушный используется для отбора излишков воздуха из системы и устанавливается в верхней точке системы.
• Трубопровод дает возможность связать воедино все составляющие системы.
• Блок управления автоматикой всей системы.
