Что представляют собой воздуховоды? Это специализированное оборудование, которое применяется для переноса воздуха. Воздуховоды являются частью кондиционерной и вентиляционной систем. Воздуховоды бывают из различной стали округлого, прямоугольного сечения и соответствуют требованиям и нормам строительства. Материал изготовления воздуховодов зависит от предполагаемых условий их эксплуатации – нержавеющая, оцинкованная или жаропрочная сталь.

Воздуховоды из оцинкованной стали

Для циркуляции воздуха температурой до 80°С и влажностью до 60% применяют тонколистовую холоднокатаную оцинковку (от 0,5 до 1,0мм, ГОСТ 14918-80). Воздуховод дополняют деталями из жаропрочной тонколистовой стали (0,5-0,9мм ГОСТ 16589-70 и 19903-74), которую впоследствии окрашивают и грунтуют.

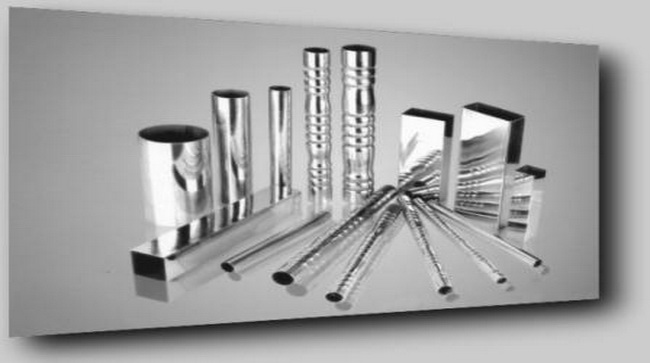

Воздуховоды из нержавеющей стали

При переносе воздуха, температура которого достигает 500°С или содержит агрессивные вещества, то воздуховоды изготавливают из антикоррозийной тонколистовой или жаропрочной стали в соответствии с ГОСТ 5632-72. В зависимости от формы воздуховоды бывают круглого и прямоугольного сечения.

Прямоугольные воздуховоды

Герметические свойства данных воздуховодов – класс «Н». Способ крепления – фланец на шине с герметичной прокладкой. Для большей жесткости прямоугольных воздуховодов в области сечения (400-1000 мм) делаются зиги с шаговой длиной 200-300 мм по всему периметру воздуховода или перегибы по диагонали.

Круглые воздуховоды

Герметические свойства круглых воздуховодов – класс «Н». Способ крепления – ниппели, фиксируемые саморезами или заклепками. Из-за высокого качества фальцевых креплений конструкции фасонных частей и герметичных свойств соединения ниппелями, заметно сокращается утечка воздуха и потеря давления в системе, а также наблюдается низкий шумовой фон.

Оцинкованная сталь, из которой выполняются круглые и прямоугольные воздуховоды обладает высокими показателями жесткости. Внутри воздуховод из стали гладкий и не препятствует прохождению потока воздуха. Кроме этого, воздуховоды делятся по жесткости – жесткие, полугибкие и гибкие.

Воздуховоды жесткие изготавливаются из оцинковки (круглая и прямоугольная форма). Полугибкие и гибкие разновидности имеют округлую форму и делаются из алюминиевой фольги многослойной. Округлость формы достигается методом использования каркаса из витой спиральной проволоки из стали.
